En este artículo, exploraremos la caja directa o Direct Injection (DI), una herramienta esencial en estudios de grabación y situaciones de sonido en vivo, a menudo subestimada. Si alguna vez tuviste problemas para grabar un bajo, guitarra u otro instrumento por línea, es probable que necesites una caja directa.
La caja directa, en términos sencillos, es un dispositivo de audio que balancea una señal de audio y adapta la impedancia para su uso óptimo en una consola o preamplificador. Transforma una señal desbalanceada de nivel de instrumento a una señal balanceada con nivel e impedancia de micrófono. Esto permite el uso de cables más largos con menos interferencias y una impedancia óptima al llegar al preamplificador.
En la práctica, una caja directa suele ser un dispositivo con forma de caja de metal con entradas tipo plug para conectar el instrumento y salidas balanceadas XLR para conectar a la consola o sistema de grabación. Ahora, describamos en mayor detalle sus funciones.
Vista de una caja directa: la parte frontal con los conectores plugin para instrumento y la salida thru, que hace de divisor para la señal.
Funciones Principales de una Caja Directa
Adaptación de Impedancia
La impedancia es un parámetro eléctrico que mide la oposición al paso de una corriente, crucial para una transmisión óptima de señales de audio entre dispositivos. Para una buena transmisión de señal de voltaje, el dispositivo receptor debe tener una impedancia de entrada mucho más alta que el emisor.
Ciertos instrumentos eléctricos, como guitarras o bajos, tienen una impedancia de salida muy alta que impide la transmisión correcta de la señal a una consola. La caja directa permite este traspaso adaptando las impedancias, manteniendo una buena transferencia de voltaje y optimizando la transmisión de la señal.
El circuito del instrumento tiene una alta impedancia de salida, pero la consola necesita "ver" una baja impedancia. La caja directa lleva la alta impedancia del instrumento a una impedancia más baja, similar a la de un micrófono.
Balanceo de la Señal
Además de adaptar la impedancia, la caja directa balancea señales para reducir el ruido por interferencias. Un cable puede actuar como una antena y añadir ruido a la señal, especialmente en conexiones desbalanceadas. Esto limita la longitud de los cables utilizables.
El balanceo de la señal utiliza un método de transmisión diferencial. Se genera un duplicado de la señal que se invierte en polaridad y es llevada por un segundo conductor dentro del cable. La señal duplicada va a contener también el mismo ruido inducido que la señal original, ya que las interferencias ingresan por igual.
Al final del recorrido volvemos a invertir la polaridad de la señal duplicada, se va a poder sumar con la señal original dando como resultado una señal igual con mayor amplitud. En cambio el ruido que se indujo igual en ambos conductores del cable se va a cancelar al final del recorrido cuando se invierta la polaridad de la señal.
Este método reduce el ruido inducido en el cable mediante la transmisión diferencial, donde se duplica la señal, se invierte en polaridad y se transmite por un segundo conductor. Al final, se invierte la señal duplicada y se suma a la original, cancelando el ruido.
Dibujo esquemático de lo que ocurre en el proceso de balanceo de una señal. La señal de audio original se observa arriba, debajo está el duplicado invertido en polaridad.
Funciones Clave
- Adaptar impedancias: Convertir una impedancia de entrada alta a una impedancia de salida baja.
- Balancear señales: Cancelar el ruido inducido en el cable.
- Aislamiento galvánico: Anular el paso directo de corriente mediante inducción electromagnética.
Tipos de Caja Directa
Existen varios tipos de caja directa, diferenciados por varios factores:
- Activas: Amplifican la señal además de adaptar la impedancia.
- Pasivas: Utilizan transformadores para adaptar la impedancia, sin amplificación.
También se clasifican según si tienen transformadores, buffers, atenuación, filtros, y el tipo de etapa activa (valvular, transistorizada, etc.).
Hoy en día, muchas interfaces de audio incluyen una opción HiZ, que adapta la impedancia como una caja directa.

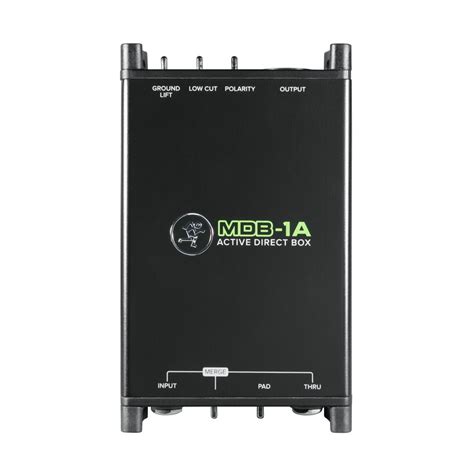

Vista de una caja directa activa, donde se utiliza el phantom power +48V para alimentar el circuito.
Otras Características
- Thru: Conector que duplica la señal de entrada.
- Pad: Atenuador fijo de la señal de entrada.
- Caja directa con emulación de altavoces: Simula el uso de un altavoz o caja acústica.
- Caja de reamp: Funciona a la inversa, llevando señales de línea balanceadas a una señal de alta impedancia.
Usos Prácticos de la Caja Directa
Aquí hay algunos usos prácticos para músicos:
- Grabar una presentación en vivo: Dividir la señal y grabar una línea directa para reamplificarla posteriormente.
- Grabación en el estudio: Grabar la señal del amplificador y una línea directa para reamplificarla si es necesario.
- Grabación de bajo presupuesto: Grabar pistas en casa con una caja directa y reamplificar en el estudio.
- Grabación con plugins de amplificador virtual: Utilizar plugins VST con una señal limpia grabada a través de la caja directa.
- Indecisión sonora: Reamplificar la señal grabada para ajustar la ecualización.
- Bajistas: Combinar el sonido limpio de la caja directa con el sonido del amplificador microfoneado.
- Teclados: Grabar la interpretación del teclado y modificar el sonido posteriormente.
- Referencia para editar: Utilizar la línea limpia para editar guitarras con distorsión.
CAJAS DIRECTAS: ¿PARA QUÉ SIRVEN? ¿NECESITÁS UNA?
Ejemplos de Productos y sus Características
LD Systems XS400
El XS400 es un amplificador de clase D compacto y fiable con una potencia de 200 W por canal a 4 ohmios y 400 W a 8 ohmios en modo puente. Cuenta con circuitos de protección contra cortocircuitos, sobrecalentamiento y sobrecarga, y función Ground-Lift.

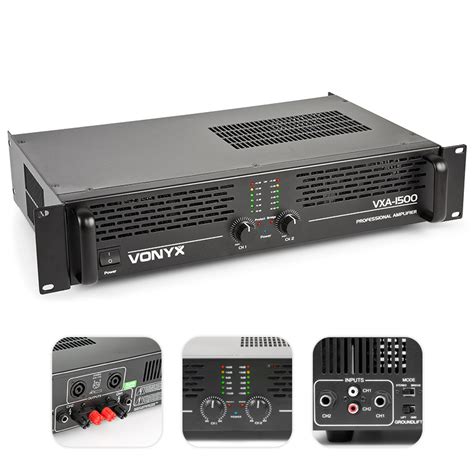

Vonyx VXA-1500
El Vonyx VXA-1500 es una etapa de potencia estéreo que entrega hasta 2x750W a 4 Ohmios, ideal para discotecas móviles, bares y clubs. Incluye tecnología SMT para mayor fiabilidad, entradas RCA y Jack, y salidas para conectores NL, Jack y terminales de rosca. También dispone de interruptor Ground Lift y protección de salida DC.
El Vonyx VXA-1500 es una etapa de potencia estéreo ideal para discotecas móviles, bares y clubs.
Palmer naab
La Palmer naab es una caja DI de dos canales que ofrece un remedio fiable contra zumbidos y retumbos. Con conmutadores para Ground-Lift y Soft-Lift, así como transformadores de aislamiento internos, garantiza un sonido limpio y sin ruidos. Puede conmutarse a mono y ofrece una amplia gama de conexiones de entrada.
Palmer River PEENE
El Palmer River PEENE es un divisor de línea profesional diseñado para enviar señales de línea a varios dispositivos sin interferencias ni zumbidos. Ideal para enviar la salida estéreo de un mezclador a varias etapas de potencia.
LD Systems XS 700
El XS700 es el buque insignia de la gama de amplificadores XS, extremadamente ligero y compacto. Ofrece una potencia de 350 W por canal a 4 ohmios y 700 W en modo puente, con circuitos de protección y función Ground-Lift.
Cajas DI para Bajistas
Una caja de inyección directa (o DI) es un equipo que adapta y envía la señal del Bajo eléctrico a una mesa de sonido mediante una conexión más segura que ayuda a reducir ruidos e interferencias (entre otras cosas). Es una herramienta imprescindible para trabajar con señales de audio limpias y de calidad.
Una Caja directa (DI) es un equipo intermediario que permite la conexión entre la salida del Bajo y la entrada de una consola de sonido o interfaz de grabación.
Una Caja directa (DI) es un equipo intermediario que permite la conexión entre la salida del Bajo y la entrada de una consola de sonido o interfaz de grabación.
¿Qué hace una Caja DI?
La Caja de inyección directa es un equipo que permite enviar la señal del Bajo eléctrico a un equipo de sonido receptor, como por ejemplo una mesa de mezclas. Esto es necesario porque, las entradas de estos equipos están preparadas para trabajar con señales que tienen unas características distintas a la que transmite un Bajo eléctrico.
Una Caja directa recibe, convierte y adapta, las características de la señal de un Bajo a las requisitos de señal del equipo de audio receptor.
Conexión Balanceada e Impedancia
Una conexión balanceada es aquella que permite transmitir 2 copias de una misma señal de audio, pero invertidas. Es el método de conexión mediante el cuál se envían dos señales mono con su fase invertida, de cara a mejorar su protección frente a ruidos e interferencias externas.
La impedancia es básicamente la resistencia que genera un circuito eléctrico (o material) al paso de la corriente. Mide en ohmios (Ω), se representa con el símbolo «Z», y podemos entenderla como la medida que representa la magnitud de oposición de un elemento frente a la circulación del flujo eléctrico.
Cómo Funciona una Caja DI
Las Cajas de inyección funcionan con señales de audio como la de un Bajo eléctrico. Pero mira que hablo en plural, y digo «como la del Bajo» (es decir, no solo con ella).
Una Caja directa está diseñada para funcionar con todos los tipos de señales que, como la del Bajo eléctrico, tienen alguna de las particularidades que hemos descrito en el punto anterior: señales no balanceadas, y/o de alta impedancia en su salida.
- Señales de línea: Señales con un buen nivel para ser procesadas, pero no balanceadas.
- Señales de instrumento: Señales con niveles bajos y alta impedancia, tampoco balanceadas.
Para Qué Sirve una Caja de Inyección Directa (DI)
Una Caja de Inyección Directa (DI Box) sirve para adaptar la señal y conexión de instrumentos que, como el Bajo eléctrico, necesitan adaptar las características de su señal a los requisitos de una consola. Sirve para convertir una señal no balanceada en una balanceada, además de reducir su impedancia de salida si fuera necesario, en contextos donde se requiere una transmisión segura.
Una Caja de Inyección Directa (DI Box) sirve para adaptar la señal y conexión de instrumentos que, como el Bajo eléctrico, necesitan adaptar las características de su señal a los requisitos de una consola.
Funciones Específicas
- Balancear la conexión: Convertir la señal en balanceada y adaptar los tipos de conexión.
- Adaptar impedancias: Convertir la impedancia de salida Hi-Z en una de baja impedancia (Lo-Z).
- Evitar bucles de tierra: Proporcionar aislamiento para evitar interferencias.
Ventajas de Utilizar una Caja Directa (DI)
El uso de una Caja Directa (DI) está orientado a convertir conexiones y adaptar impedancias de señales de línea o de instrumento con un claro propósito:
Utilizar una DI ofrece la ventaja de mantener una señal de audio lo más intacta posible en su recorrido hasta el equipo de sonido. Ayuda a crear una transmisión precisa y segura para mantener la claridad y tono del Bajo.
Ventajas Clave
- Reducción de interferencias: Permite enviar una señal libre de ruidos no deseados.
- Conservación del tono: Ayuda a mantener la claridad y tono del Bajo.
Componentes de una Caja Directa o DI de Bajo
En cuanto al tipo de conexiones que podemos encontrar en una Caja de inyección directa, siempre vamos a tener al menos una entrada de alta impedancia, y una salida de baja impedancia. En la mayoría de formatos, también encontraremos una salida de línea llamada Link o Thru.
Conexiones Comunes
- Entrada Hi-Z (Input Hi-Z): Conexión para el cable del Bajo eléctrico (Jack TS).
- Salida Lo-Z (Salida Lo-Z): Salida balanceada para conectar a la consola (XLR).
- Salida Thru (Salida Thru): Salida de línea para enviar la señal a un amplificador.
Espero que esta información te sea útil para entender mejor las cajas directas y cómo pueden mejorar tu sonido.
